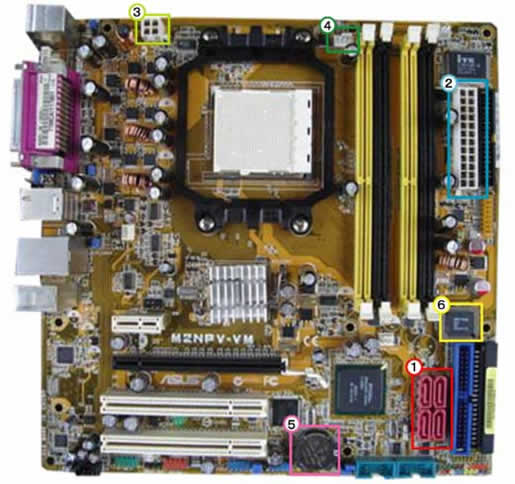

　こちらのページでは、マザーボードの基盤解説１につづき、まだ解説できていない部分をお話していこうと思います（＾＾）

シリアルＡＴＡのケーブルを持つハードディスクや光学ドライブを接続するところです。ＳＡＴＡ（サタ）とも呼ばれます。

最大転送速度が３Ｇｂｉｔ／秒となっていて、最大転送速度が１３３ＭＢ／秒のＩＤＥよりさらに高速です。次世代のＳＡＴＡでは最大転送速度が６Ｇｂｉｔ／秒となっており、これから自作する方はシリアルＡＴＡで接続した方がいいです（＾＾）

電源からマザーボードへ電源を供給するメインのコネクタです。一昔前は２０ピンのコネクタが主流でしたが、現在は２４ピンが主流です。

電源コネクタの中には２４ピンの４ピンだけ分割できて、両方のコネクタに対応しているものもあります。

電源からＣＰＵへ電源を供給する電源コネクタです。ＣＰＵは特別に多くの電源を使うので、ＣＰＵ専用の電源コネクタがあるというわけです。

冷却用のＣＰＵファンの電源ケーブルを接続するところです。マザーボードによって配置されている個数は異なります。

ＢＩＯＳの設定を保存するためのバッテリーです。このバッテリーがあるおかげで、電源ＯＦＦのときも時計の時刻を刻んでくれたりします。

時計が遅れているときは、このバッテリーの電池切れの可能性が高いです。ちなみにＢＩＯＳ設定を間違えたときなんかは、このバッテリーを一度取り外せば初期設定にもどせます。

ＢＩＯＳの設定や情報などが記憶されています。パソコンが起動できるのはこのＲＯＭがあるおかげです。

またＢＩＯＳのアップデートなどをする場合は、このＲＯＭの中のＢＩＯＳ情報をアップデートするということになります。アップデートを失敗したときに備えて、２つのＲＯＭを搭載しているものもあります。

＜まとめ＞

こちらのページでは、主に各電源やＢＩＯＳのあたりを解説しました。ＯＳを入れていなくてもパソコンが起動するのは、ＢＩＯＳというプログラムが入っているからなんです（＾＾）

すでにメジャーなところは解説しましたので、つづけて細かいコネクタなどを見ていきましょう！ → マザーボードの基盤解説３
