マザーボードのねじ穴の位置

マザーボード(M/B)【自作パソコンパーツ】

　マザーボードのサイズには代表的なものに、ATXとmicoATXという２つのサイズがあります。

サイズはATXの方が大きいのですが、こちらのページでは、この２つのサイズのマザーボードをPCケースに取り付ける際、どういったところに固定するねじ穴がくるのか見ていきたいと思います（＾＾）

さてATXのマザーボードのサイズは、縦３０５ｍｍ×横２４４ｍｍが普通です。
一方microATXのマザーボードサイズは、縦２４４ｍｍ×横２４４ｍｍ（ほぼ正方形）です。

この２つは横の長さが２４４ｍｍで同じですね。ですので、使えるPCケースもATXのサイズのマザーボードに対応したPCケースは、microATXのサイズのマザーボードも取り付けることができるのが普通です。

逆にmicroATXの方が小さいので、microATXのサイズのマザーボードに対応したPCケースには、ATXのサイズのマザーボードは取り付けができません。

それではATXとmicroATXの両方のサイズに対応したPCケースにある、マザーボードを取り付けるためのねじ穴（マウンティングホール）の位置をみていきたいと思います！

写真はATX対応のPCケースですが、○で囲ってあるところにねじ穴があります。（見えているところだけです）

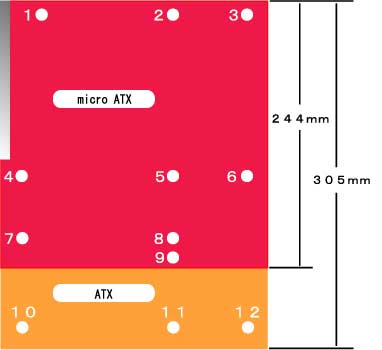

イラストにすると下図のようになります。

わかりやすいようにねじ穴に１～１２までの番号をふってありますが、これをATXで使うねじ穴、microATXで使うねじ穴にわけると...

ATX	１．２．３．４．５．６．１０．１１．１２
micro ATX	１．２．３．４．５．６．７．８．９

となります。

１．２．３．４．５．６までは同じで、後は大きさによって ATXならば１０．１１．１２のねじ穴、microATXなら７．８．９のねじ穴を使うということになります。

このような感じで、ねじ穴の位置が変わるんだと知っておけば、組み立てる際に余計に迷わなくてすみますね（＾＾）

＜まとめ＞

　今回はマザーボードのサイズによる、ねじ穴（マウンティングホール）の位置の違いについてお話いたしましたが、実際に組み立てる際、ねじを締めこむときは軽く締めこむ程度にしておきましょう！

たまにおもいっきり締めこむもんだと思っている方がおられますが、ねじ穴破損だけでなく、PCケースまで曲げちゃうことがありますので、注意しましょう！
