メモリーのしくみ・構造

メモリ【自作パソコンパーツ】

　メモリーはよく机に例えられることがあります。

これはＨＤＤからだしてきたデータをメモリーの上で作業するからです。ですので、机が広いほど作業しやすいので、メモリーも容量が大きいほどデータの処理速度がはやくなるというわけです！

こちらのページでは、そんなメモリーのしくみ・構造について見ていきましょう！（＾＾）

　一般的なＣＦＤ製/ＤＤＲ２/５１２ＭＢ/デスクトップ用メモリーを使って解説致します！

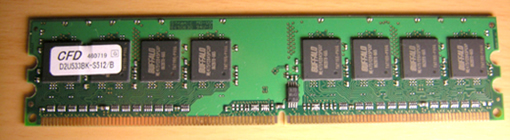

＜表面＞
メモリーの表面にはいろいろなものがついています。今回はここを中心にお話していきます。

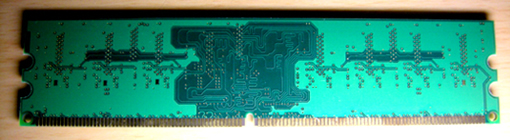

＜裏面＞
このメモリーは５１２ＭＢと容量が小さいので、裏面にはほぼなにもついていません。２Ｇとかそれ以上になってくると両面実装という風になっていきます。

まずメモリ表面の左端から順番に見ていきましょう！

シールが貼ってありますね。ここには通常メーカー名、型番などがかかれています。保障が受けられなくなりますので、決して剥がさないようにしましょう！

○メモリーチップ

メモリーの種類（規格）・容量・性能の要です。この小さなチップによってメモリーのすべてが決まるといってもいいくらいです。

メモリー表記（スペック）の読み方にでてくるＣＬや動作クロック（周波数）などの性能は、このチップによって決まります。

○接続端子

メモリーをマザーボードに接続する部分です。デスクトップＰＣ用のメモリであれば２４０pin（ピン）。ノートＰＣ用のメモリであれば２００pin（ピン）が主流です。

○切り欠き

メモリーをマザーボードに接続したときにメモリーの種類や方向を挿し間違えないためにあります。

○ＳＰＤ（Ｓｅｒｉａｌ　Ｐｒｅｓｅｎｃｅ　Ｄｅｔｅｃｔ）

メモリーチップの種類・容量・動作周波数などの情報を記憶している部分です。パソコンを起動させると、マザーボードのＢＩＯＳがメモリーのＳＰＤの情報を読み込んで、きちんと使えるようにしてくれます。

メモリー起動の基本情報が入っているので、メモリー版ＢＩＯＳといったところです（＾＾）

○スタブ抵抗

データを高速でやりとりする際に発生する信号のノイズを抑制する部分です。一列に並んでいますね。大昔のメモリではこれがなかったのですが、ＤＤＲになってからはメモリーのデータ転送を安定させるために設置されています。

＜まとめ＞

メモリー１つとっても知らないことがたくさんあるものです。こういう細かいところを見ていっても、奥が深くてなかなかおもしろいものですね（＾＾）
